Сооружение ограждающих и несущих конструкций методом «стена в грунте»


Стена в грунте — метод возведения подземных или заглублённых сооружений, фундаментов, ограждений котлованов, подпорных стен, a также противофильтрационных завес c использованием при разработке грунта тиксотропного глинистого раствора с последующим монтажом арматурного каркаса и бетонированием по технологии вертикально-перемещаемой трубы (бетонолитной трубы).

Суть метода заключается в том, что узкие и глубокие траншеи разрабатывают под защитой бентонитовой суспензии, которая оказывает избыточное гидростатическое давление на вертикальную поверхность, что способствует укреплению стен и оберегает траншею от разрушения.

По конструкции стены в грунте могут быть:

  • буронабивные, из «секущихся свай», или «касающихся свай», расположенных в одном створе, причём для буросекущихся свай сваи второй очереди врезаются в сваи первой очереди.
  • монолитные бетонные, состоящие из отдельных плотно сопряженных между собой секций (захваток)
  • сборные
  • многоярусные — из панелей с вертикальными и горизонтальными стыками.
  • одноярусные — из панелей с вертикальными стыками.

Схематично технология состоит из последовательности этапов:

  1. обустройство форшахты;

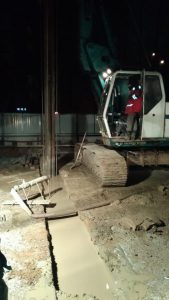

  2. разработка траншеи;
  3. опускание арматурных каркасов;
  4. заливка бетоном.

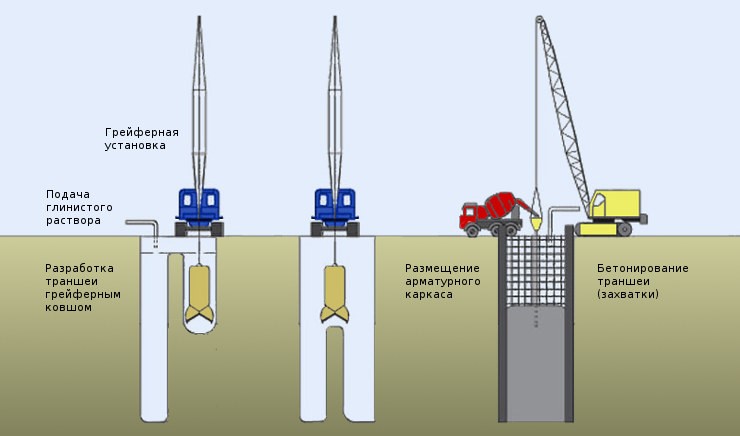

    Основный технологические операции устройства стены

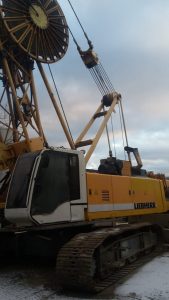

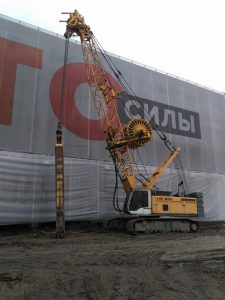

Для разработки задействуют специализированное буровое оборудование, в жёстких грунтах — гидрофрезы, a в мягких — грейферы (двух-челюстные узкие широкозахватные, закреплённые на жёсткой штанге).



После достижения проектной отметки разработки траншеи, в нее устанавливаются временные стыковые системы. Монтируется арматурный каркас, далее выполняется укладка бетонной смеси методом вертикально-перемещаемой трубы. Буровой раствор по мере бетонирования откачивается из траншеи и регенерируется (процедура характерная для бентонитового раствора). Во время разработки соседней траншеи, временные стыковые приспособления демонтируются и извлекаются для дальнейшего использования.

За период с 2014 г. по 2018 г. по направлению успешно реализовано 9 проектов с применением всего комплекса строительно-монтажных работ по устройству конструкции «стена в грунте».
